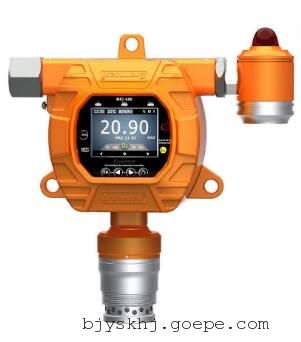

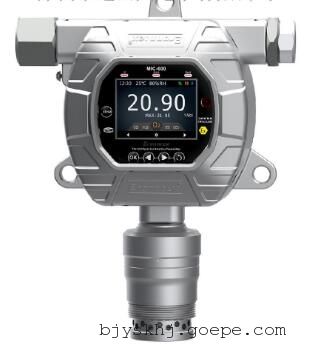

YSK友仕凯复合式在线多气体报警器YSK-FDM

 YSK友仕凯复合式在线多气体报警器YSK-FDM
      FDM系列在线式复合型气体检测仪应用于：现场多种气体浓度 24 小时连续在线监测及温湿度的测量，现场浓度显示，超标声光报警 ( 可选），远程信号传输。采用 2.5 寸高清彩屏实时显示，采用国际*品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID 光离子等原理的气体传感器、瑞士高精度电容式数字温湿度传感器。先进的电路设计、成熟的内核算法处理，独特的外形设计，取得了多项软件著作和外观等专利。FDM系列报警器适用于检测管道中或受限空间、大气环境中的气体浓度；气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过 500 余种。坚固耐用的防爆外壳和氟碳漆表面处理工艺适用于各种危险场所和强腐蚀性环境，耐磨损。


 YSK-FDM复合式在线多气体报警器特点：

★ 可以同时检测 1 ～ 6 种气体，单位自由切换。

★ 多样化通讯方式。

可通过有线或无线远程传输、网络传输进行实时监控；标准总线 RS485（modbus-RTU）和 4 ～ 20mA 标准信号同时输出；可选频率输出200-1000Hz、Hart 协议信号、1 ～ 5V 输出、 无线传输（2 ～ 5 公里或不限距离）；兼容二次仪表、数据采集模块、PLC、DCS 系统，可驱动相关设备。选配 MIC2000 控制器可以同时监控 1000 台检测仪。

★ 红外遥控。

标配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。

★ 丰富的人机界面。

2.5 寸高清彩屏，显示实时浓度、报警、时间、温度、湿度、存储等信息；菜单界面采用高清仿真图形显示各个菜单的功能名称。

★ 大容量数据存储功能，支持多种存储方式。

标配 10 万条数据存储容量；可选配 SD 卡存储功能，支持实时存储、定时存储，或只存报警浓度数据；支持本机查看、删除数据，也可通过RS485 接口上传到电脑进行数据分析或打印。

★ 高温气体检测（选配）。

选配高温采样降温过滤手柄或高温高湿预处理系统可检测 1300 度温度的烟气。其他温度的气体检测可订制。

★ 三种显示模式可切换。

同时显示多种气体浓度，大字体循环显示单通道气体的浓度，实时曲线显示。

★ 图形化显示，以曲线形式反映一段时间内气体浓度变化走势。

● 数数据恢复功能,可以选择部分或全部恢复，免去误操作引起的后顾之忧。

● 可设置是否显示*大值、*小值、平均值。

● 高精度温湿度测量（选配）。

● 多种报警方式，报警时多方位立体指示报警状态。

包含：3组继电器开关量输出，声光报警、显示屏视觉报警。报警种类包含：

浓度报警、欠压报警、故障报警。

● 多种报警模式设置 : 低报警、高报警、区间报警、加权平均值报警。

● 误操作识别功能： 浓度校准误操作自动识别并阻止，能避免人为因素造成的不良。

● 零点自动跟踪，长期使用不受零点漂移影响。

● 目标点多级校准，保证测量的线性度和精度。

● 中英文界面可选择。

● 宽工作温度：-40 ～ +70℃，支持温度补偿。

● 日志记录。

记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。

● 本安电路设计，防爆，具有二级防雷、防静电能力。满足国家标准，抗

高强度脉冲浪涌电流冲击。具有防反接功能。符合 EMI、EMC 标准。

 YSK-FDM复合式在线多气体报警器参数：

检测气体：复合气体(一氧化碳CO、硫化氢H2S、氧气O2、可燃气体Ex)，

选配：*多可同时检测任意4～6种气体和温湿度

检测范围：CO(0～1000ppm)、H2S(0～100ppm)、O2(0～30%Vol)、Ex(0～100%LEL)，其他量程可订制

分 辨 率：CO(0.1ppm)、H2S(0.01ppm)、O2(0.01%Vol)、Ex(0.1%LEL)，更高分辨率可订制

检测原理：电化学、催化燃烧、红外、热导、PID光离子，根据气体、量程、现场环境和用户需求而定

传感器寿命：电化学原理2～3年，氧气2年或6年可选，红外原理5～10年，催化燃烧3年、热导5年

温度检测：-40℃~+120℃(选配)，湿度检测：0～100%RH (选配)，分辨率：温度0.1℃，湿度：1%RH

检测精度：≤±2%F.S (全量程内≤2%)，温度0.5℃，湿度：3%RH，更高精度可订制

工作方式：固定式安装，在线检测，扩散式测量，管道式、流通式、泵吸式可选

安装方式：管道式、壁挂式。管道式的工作压力为大气压±30%，超出范围需降压处理

响应时间：T90≤20秒

恢复时间：≤30秒

输出信号：总线制RS485(RTU)，选配三(四)线制4～20mA、0～20mA、1～5V、0～5V、0～10V、无线传输

报警方式：现场声光报警(选配)，默认1路，可选3路无源触点(干节点)输出，三级报警，报警点可设置

工作环境：-40℃～+70℃

样气温度：-40℃～+70℃(常规)，选配：-40℃～+400℃、-40℃～+800℃ (*高1300℃)

相对湿度：≤10-95%RH (常规)非凝露场合，选配：10-99%RH 用于高温高湿度场合，订货时

需注明，需配预处理系统)

工作电压：12~30V(DC直流，单台设备的标准电源为24V，1A或大于1A 的直流开关电源)

电源参考：24V，2.1A 的开关电源可以带动40台有毒气体检测仪，或15台可燃、红外气体检测仪

防爆形式：隔爆型 ExdⅡCT6

连接电缆：4~20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时单根线径≥1.5mm;屏蔽层接大地

防护等级：IP66 防水溅和短时间雨淋，长时间雨淋需选配防雨罩或选择不带显示的外壳或订货时注明

外形尺寸：210×170×85mm

重 量：1.8Kg

选配附件：墙壁安装支架、固定在管道上的安装支架(四分、六分管)、管道安装不锈钢螺纹焊座

(需注明管道尺寸，如DN50、DN15...)、常温高湿预处理系统、高温高湿度预处理系统、

高温高湿高粉尘预处理系统、减压阀、流量计、温湿度测量、大容量SD存储卡、防雨罩、

24VDC或220AC采样泵(采样距离10米)、真空泵(采样距离大于40米)、24V开关电源。

连电脑监控需要的配件：免费上位机软件、RS485/RS232转换器、无RS232接口的笔记本电

脑还需USB/RS232 转换连接线，如果要网络传输还需 TCP/IP转换器

应用场合：石油、化工、医药、环保、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的

场合
